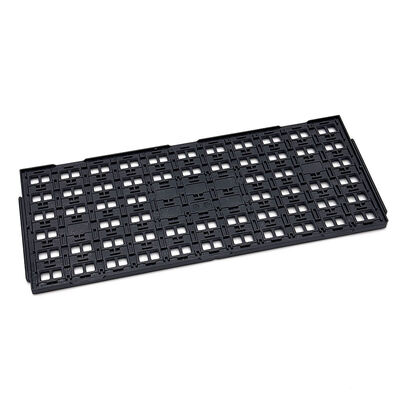

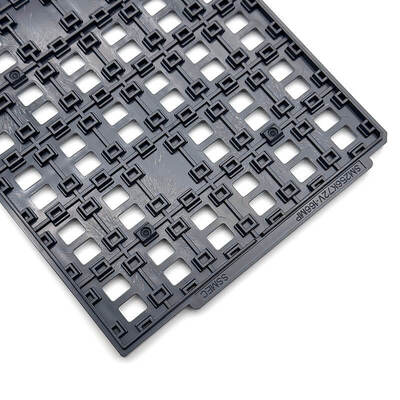

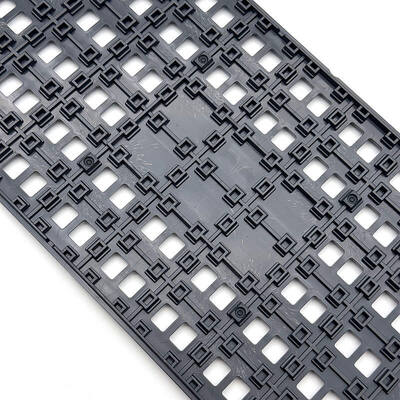

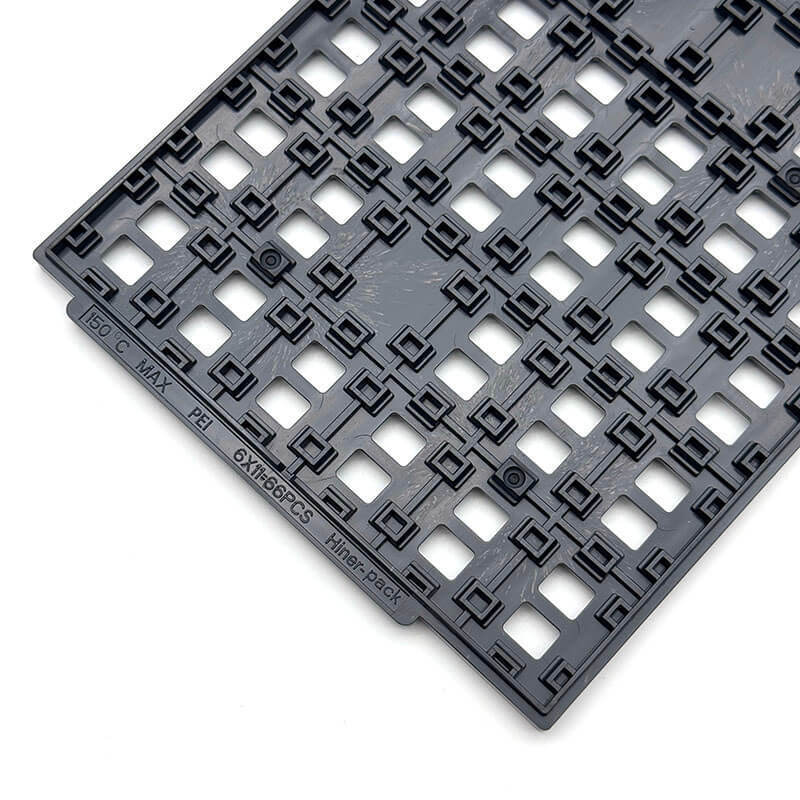

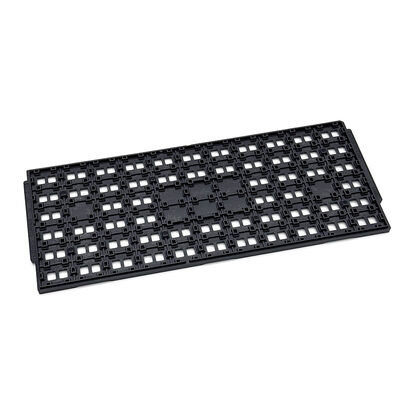

Bandeja JEDEC de Alta Precisão para CI de Passo Fino

Bandeja JEDEC de Alta Precisão para CI de Passo Fino

Nome da marca: Hiner-pack
Número do modelo: HN24239
MOQ: 500 unidades
preço: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Condições de pagamento: T/T
Capacidade de abastecimento: 2.000 unidades/dia
Informações pormenorizadas
Lugar de origem:
China
Certificação:
ROHS, ISO
Tray Weight:
Varia, normalmente até 500 gramas por cavidade
Cor:
Geralmente preto ou cinza escuro para proteção ESD
Garantia de Qualidade:
Garantia de entrega, qualidade fiável
Tamanho da cavidade:
14x22x1,96mm
Incoterms:
Exw, FOB, CIF, DDU, DDP
Tipo de molde:
Injeção
Reutilizável:
Sim
Forma da bandeja:
Retangular
Classe limpa:
Limpeza geral e ultrassônica
Tipo de IC:
BGA,QFP,QFN,LGA,PGA
Nível de embalagem:
Pacote de Transporte
Planicidade:
Menos de 0,76 mm
Capacidade:
6x11 = 66 peças
Detalhes da embalagem:
caixa, palete
Habilidade da fonte:
2.000 unidades/dia
Destacar:

Bandeja JEDEC para CI segura contra ESD

,

bandeja de armazenamento de CI de passo fino

,

bandeja JEDEC compatível com automação

Descrição do produto
Caixa JEDEC de alta precisão para IC de som fina

Precisam de um portador confiável para os seus delicados ICs de tom fino?


Quando os seus ICs exigem posicionamento preciso ou têm dimensões não-padrão, recomendamos uma bandeja JEDEC totalmente personalizada adaptada aos seus componentes.Os nossos designs de bolso personalizados optimizam o espaçamento das cavidades para uma fácil escolha e colocação automática, maximizar a capacidade de armazenamento por bandeja, e garantir que seus ICs de passo fino sejam seguramente mantidos durante toda a produção.Esta solução não só protege os seus semicondutores sensíveis, mas também satisfaz os seus requisitos de embalagem com, fabricação de alta precisão.


Uma bandeja JEDEC é um transportador crítico para ICs de pitch fino, semicondutores e componentes eletrônicos, utilizados para manuseio automatizado, inspeção, transporte e armazenamento a longo prazo.Cada bolso das nossas bandejas é trabalhado com precisão para corresponder às dimensões exatas dos seus ICs específicos.O material seguro para ESD e o rigoroso controlo da planitude garantem proteção eletrostática e posicionamento estável, tornando a personalização a solução de embalagem ideal para aplicações de semicondutores de alta precisão.

Principais características/benefícios
  • Cavidades de alta precisãopara IC de somento fino (≤ 0,5 mm)
  • Segurança ESDcom resistência de superfície 1E4 ‰ 1E11 Ω
  • Compatível comsistemas de manuseio automatizados
  • Compreensão completabolsos personalizáveis
  • Material durável paralongo ciclo de vida
Especificações
Marca Embalagem de revestimento
Modelo HN24239
Materiais ABS
Tipo de embalagem JEDEC
Cores Negro
Resistência 1.0×104 - 1.0×1011 Ω
Tamanho da linha de contorno 322.6 × 135,9 × 7,62 mm
Tamanho da cavidade De largura não superior a 15 mm
Matriz QTY 6x11 = 66 PCS
Página de guerra Max 0,76 mm
Serviço Aceitar OEM, ODM
Opções de bolso personalizadas Disponível
Aplicações
As bandejas JEDEC são amplamente utilizadas paraProteção do IC durante a fabricação e o transporte, especialmente para dispositivos sensíveis ao ESD
  • Embalagens de circuito integrado de cimento fino (QFN, BGA, CSP)
  • Sistemas automatizados de recolha e colocação
  • Inspecção e ensaio de semicondutores
  • Logística e armazenagem de IC
Embalagem e transporte marítimo/ Serviços
As nossas bandejas JEDEC de alta precisão são embaladas em materiais anti-estáticos duráveis, seguros para ESD, com um design de empilhamento seguro e inserções de amortecimento absorvente de choques.garantir a máxima protecção contra danos físicos, descargas electrostáticas e contaminação durante o transporte e armazenagem.

Todas as remessas são totalmente rastreadas e manuseadas por transportadoras de logística globais confiáveis, garantindo uma entrega confiável e pontual em todo o mundo às suas instalações.Oferecemos opções de transporte flexíveis para atender às suas necessidades de produção urgentes, incluindo o envio acelerado de encomendas urgentes e documentação de envio abrangente para simplificar o desalfandegamento de encomendas internacionais.
Sobre nós:
A Hiner-pack® foi fundada em 2013. É uma empresa de alta tecnologia que integra Design, P&D, Fabricação, Vendas de embalagens e testes de IC,processo de fabricação de wafer semicondutor em manuseio automatizado, transporte e transporte para fornecer aos clientes serviços "chave na mão".

Porquê escolher-nos:

  • Experiência naJEDEC / IC / bandejas de embalagem de waffles
  • Capacidade interna de conceção de moldes
  • Desenvolvimento rápido de protótipos
  • Processo rigoroso de controlo de qualidade
  • Fornecimento estável para os clientes mundiais de semicondutores
