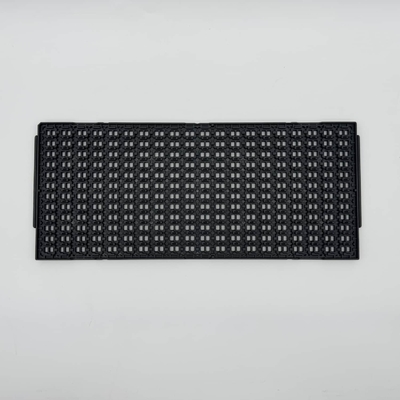

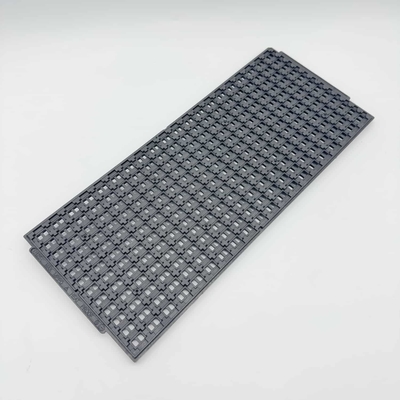

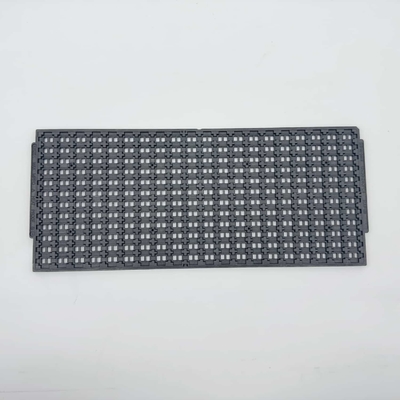

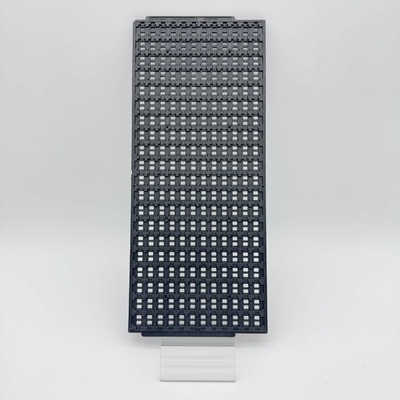

Resistência Química e Mofo de Injeção em bandejas Jedec personalizadas para embalagem de peças eletrônicas

Nome da marca:	Hiner-pack
Número do modelo:	JEDEC TRAY SERIES
MOQ:	1000
preço:	$1.5~$6(Prices Are Determined According To Different Incoterms And Quantities）
Condições de pagamento:	T/T
Capacidade de abastecimento:	2000PCS/Day

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Certificação:

ISO 9001 ROHS SGS

Altura de empilhamento:

Personalizado

Serviço:

Aceitar OEM, ODM

Resistência da superfície:

1.0x10E4~1.0x10E11Ω

Temperatura:

80°C a 180°C

Forma:

Rectangular

Materiais:

MPPO, PPE, ABS, PEI, IDP, etc.

Serviço personalizado:

Apoio padrão e não padronizado, fazer à máquina da precisão

Modelagem por injeção:

Necessidade de caso personalizado (tempo de entrega 25 ~ 30 dias, vida útil do molde: 300.000 vezes.

Packaging Details:

70~100pcs/carton(According To The Customer Demand）

Supply Ability:

2000PCS/Day

Destacar:

Partes Eletrônicas Embalagem de bandejas Jedec personalizadas

Injeção Mold Custom Jedec bandejas

Resistentes a produtos químicos

Descrição do produto

Descrição do produto:

As dimensões de contorno de todas as bandejas de matriz JEDEC são 12,7 x 5,35 polegadas (322,6 x 136 mm). bandejas de perfil baixo com espessura de 0,25 polegadas (6,35 mm) acomodam 90% de todos os componentes padrão, como BGA,CSP, QFP, TQFP, QFN, TSOP e SOIC. Uma versão de alto perfil de 0,40 polegadas (10,16 mm) está disponível para armazenar componentes grossos (elevados), como PLCC, CERQUAD, PGA (Pin Grid Arrays), módulos e conjuntos.

O projeto dos tabuleiros JEDEC foi muito ponderado. Os tabuleiros são configurados com células planas na área central para permitir a entrega automatizada por ferramentas de recolha a vácuo.Uma característica esculpida é esculpida em um lado da bandeja para permitir o uso de um alfinete para fixar mecanicamente a orientação correta durante o usoUma camada de 45 graus num dos cantos fornece um indicador visual da orientação do pin 1 dos componentes montados na bandeja.

Parâmetros técnicos:

Marca	Embalagem de revestimento	Tamanho da linha de contorno	322.6135.97.62mm
Modelo	HN24037	Tamanho da cavidade	1171,3 mm
Tipo de embalagem	Componente IC	Matriz QTY	12*20=240PCS
Materiais	MPPO	Planosidade	Max 0,76 mm
Cores	Negro	Serviço	Aceitar OEM, ODM
Resistência	1.0x10e4-1.0x10e11Ω	Certificado	ROHS

Aplicações:

• Embalagem

• Transporte e Armazenamento ¢ peças carregadas em bandejas JEDEC empilhadas são fáceis de armazenar ou transportar, através da sala ou ao redor do mundo.transportar o seu conteúdo através de uma variedade de ferramentas e equipamentos de processo.

• Protecção JEDEC protege as peças que contêm contra danos mecânicos.A maioria das bandejas JEDEC são fabricadas usando materiais que também fornecem proteção elétrica contra danos por descarga eletrostática (ESD)

• Padronização JEDEC IC matrix trays oferecem compatibilidade com a maioria dos equipamentos de fabricação de placas de semicondutores e PC.Os produtos de suporte para bandejas JEDEC são generalizados e globaisIsto inclui caixas de cartão ondulado, capas de proteção, cintas de retenção, alimentadores modulares e uma riqueza de conhecimentos da indústria.
