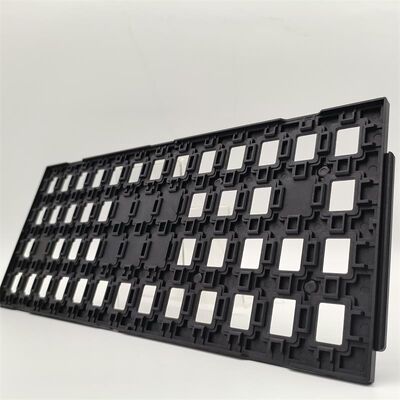

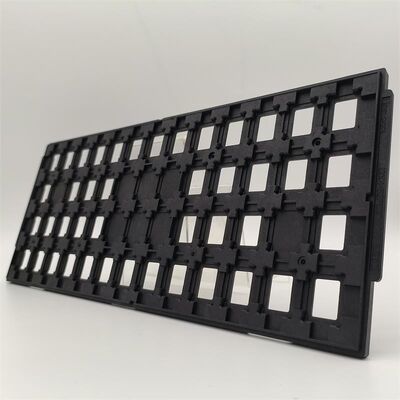

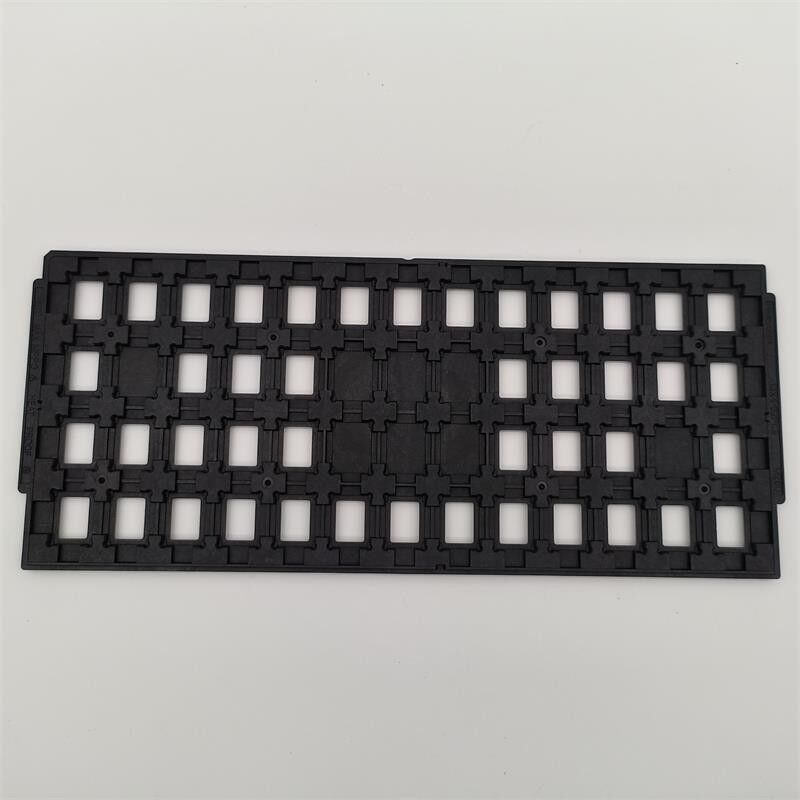

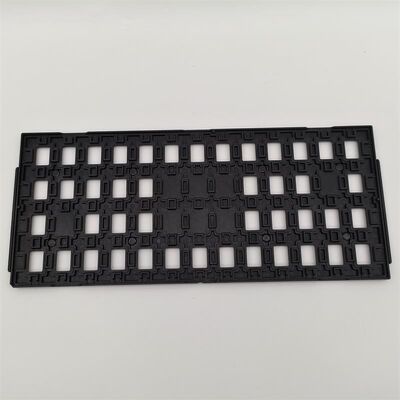

Tela de IC JEDEC padrão para o progresso da fabricação de semicondutores de IA

Tela de IC JEDEC padrão para o progresso da fabricação de semicondutores de IA

Nome da marca: Hiner-pack
Número do modelo: HN23072
MOQ: 500 unidades
preço: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Condições de pagamento: 100% de pré-pagamento
Capacidade de abastecimento: 2.000 unidades/dia
Informações pormenorizadas
Lugar de origem:
China
Certificação:
RoHS、ISO
Matriz:
4×13=52PCS
Resistência à umidade:
Até 90%
Tamanho da cavidade:
21,18x16,08x2,6mm
Capacidade de peso:
Varia, normalmente até 500 gramas por cavidade
Resistência UV:
Sim
Deformação:
Menos de 0,76 mm
Reutilização:
Reutilizável
Aplicativo:
Manuseio, armazenamento e envio de IC
Detalhes da embalagem:
70~100pcs/cartão ((De acordo com a demanda do cliente)
Habilidade da fonte:
2.000 unidades/dia
Destacar:

bandeja JEDEC IC para semicondutores

,

bandeja de matriz JEDEC padrão

,

bandeja de fabricação de semicondutores de IA

Descrição do produto
Tela de IC JEDEC padrão para o progresso da fabricação de semicondutores de IA
Esta bandeja de matriz compatível com o JEDEC é adaptada para fabricantes que necessitam de soluções de manuseio de alto desempenho em ambientes eletrônicos de precisão.fornece proteção ESD essencial, mantendo a uniformidade estrutural durante ciclos de manuseio repetidos.
As suas características integradas de localização e alinhamento suportam um posicionamento rápido e preciso em linhas automatizadas, enquanto os bolsos moldados garantem um confinamento seguro do dispositivo durante os testes, montagem,e transporte.
Principais características/benefícios
  • Completamente conforme com os requisitos do esquema JEDEC para compatibilidade com equipamentos de processamento global.
  • Feito de materiais condutores que proporcionam proteção ESD consistente, ajudando a proteger componentes sensíveis.
  • As células de formação de precisão mantêm as peças de forma segura em orientações fixas, reduzindo os erros de manuseio e o deslocamento do dispositivo.
  • Projetado para ser compatível com ferramentas de captação a vácuo, braços mecânicos e sistemas de alimentação em linha.
  • Resiste a tensões operacionais durante o processamento e armazenamento, mantendo a planície da bandeja e a integridade do bolso.
  • As bordas de bloqueio permitem a empilhamento estável e economizador de espaço, seja em processo ou em armazenamento.
Especificações
Marca Embalagem de revestimento
Modelo HN23072
Materiais MPPO/PPE
Tipo de embalagem BGA,QFP,QFN,LGA,PGA
Cores Negro
Resistência 1.0×104 - 1.0×1011 Ω
Tamanho da linha de contorno 322.6 × 135,9 × 7,62 mm
Tamanho da cavidade 21.18x16.08x2.6mm
Matriz QTY 4 × 13 = 52 PCS
Página de guerra Max 0,76 mm
Serviço Aceitar OEM, ODM
Certificações RoHS, ISO
Aplicações
Essas bandejas são ideais para fabricação de eletrônicos, linhas de montagem, ambientes de salas limpas e sistemas automatizados de manuseio.A sua versatilidade estende-se aos monitores de bandejas acrílicas e aplicações de gestão de inventário.
  • Projetado para montagem de IC, inspecção automatizada e teste de semicondutores
  • Ideal para operações onde a velocidade e a precisão de manuseio são fundamentais.
  • Desde a embalagem a nível de chip até à montagem de módulos de sistema, e integra-se facilmente em configurações de processos inline e batch.
  • Assegura um posicionamento fiável e a segurança das peças em todas as fases, numa sala limpa ou num piso de produção normal.

Personalização:

O design flexível da bandeja suporta uma ampla gama de configurações personalizadas para atender a desafios específicos de produção:

• Layouts de bolso personalizados: ajuste o tamanho, a contagem ou o espaçamento dos bolsos para combinar com as dimensões ou formas não padrão das peças.

• Opções de codificação por cores: utilizar materiais seguros para ESD em cores selecionadas para identificar tipos de produtos, estações de trabalho ou fases de produção.

• Marcação no molde: adicionar identificadores específicos do cliente ou características de rastreamento durante a fabricação para uma identificação clara e permanente.

• Características de alinhamento especializadas: Modificar bordas ou adicionar guias de indexação específicas da ferramenta para otimizar o desempenho em sistemas de manuseio proprietários.

Sobre nós:
A Hiner-pack® foi fundada em 2013. É uma empresa de alta tecnologia que integra Design, P&D, Fabricação, Vendas de embalagens e testes de IC,processo de fabricação de wafer semicondutor em manuseio automatizado, transporte e transporte para fornecer aos clientes serviços "chave na mão".

Porquê escolher-nos:

  • Fabricante directo de bandejas JEDEC e IC
  • Projetos compatíveis com o JEDEC e compatíveis com a automação
  • Suporte à personalização OEM e ODM
  • Qualidade constante e abastecimento estável
  • Confiado pelos clientes mundiais de semicondutores
