2 polegadas Waffle Pack chip trays para microeletrônicos precisos componentes alinhamento

Nome da marca:	Hiner-pack
Número do modelo:	HN24109
MOQ:	500
preço:	TBC
Condições de pagamento:	100% Prepayment
Capacidade de abastecimento:	2000PCS/Day

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

SHENZHEN CHINA

Certificação:

ISO 9001 SGS ROHS

Resistência à superfície:

1.0x10E4~1.0x10E11Ω

Cor:

Preto

Material:

ABS

Uso:

Armazenamento e transporte de IC/chips

Método de moldagem:

Moldagem por injeção

Incoterms:

Exw, FOB, CIF, DDU, DDP

Deformação:

Máx. 0,2 mm

Reutilizável:

Sim

Packaging Details:

500 Pcs/carton(According To Actual Packing）

Supply Ability:

2000PCS/Day

Descrição do produto

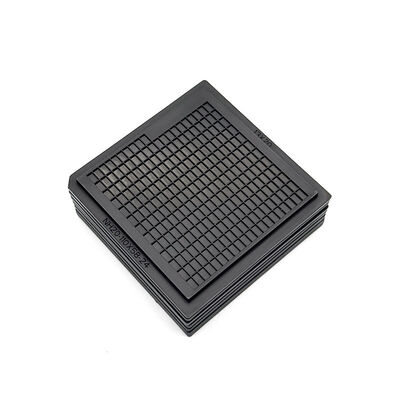

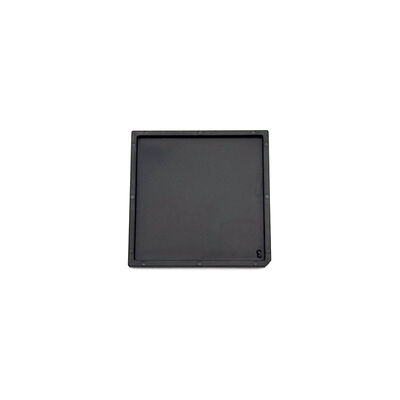

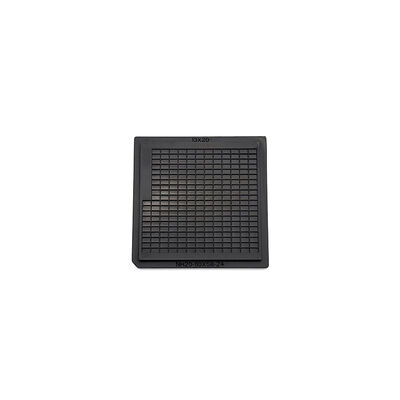

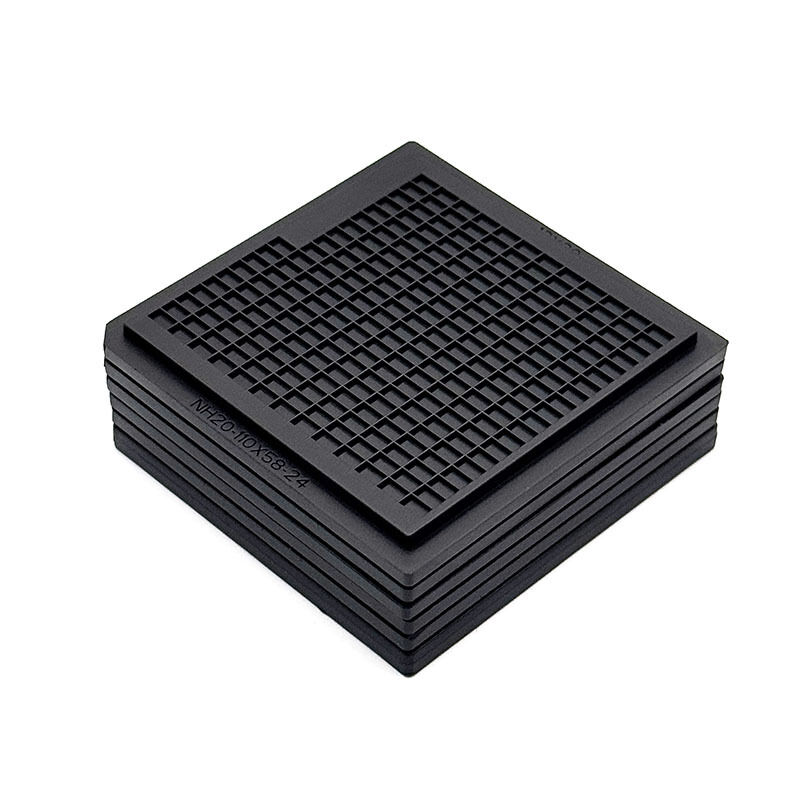

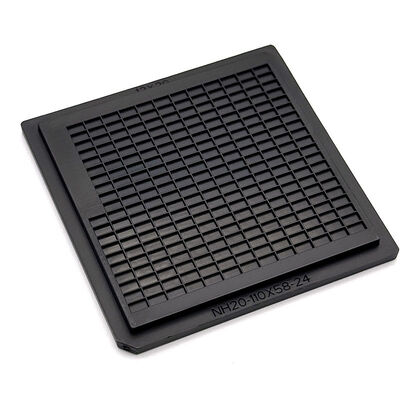

2 polegadas Waffle Pack chip trays para microeletrônicos precisos componentes alinhamento

A série High Precision Waffle Pack Chip Tray é a pedra angular da gestão confiável de componentes microeletrônicos,especialmente concebidos para aplicações em que a precisão dimensional não é negociávelEnquanto muitos portadores genéricos sofrem de deformação microscópica, as nossas bandejas de formato de 2 polegadas são projetadas para manter um grau plano absoluto durante todo o seu ciclo de vida operacional.
O segredo para esta estabilidade reside no nosso fluxo de trabalho de fabricação avançado, que começa com uma análise abrangente do Moldflow.Simulando o processo de moldagem por injecção antes da primeira ferramenta ser cortada, os nossos engenheiros podem prever com precisão e mitigar potenciais pontos de encolhimento ou tensão.Esta abordagem baseada em dados garante que a matriz de bolso uniforme permanece perfeitamente alinhada com as dimensões externas da bandeja, criando uma interface previsível tanto para os sistemas de inspecção manual como para os sistemas de manuseio automatizados.
Fabricados a partir de resinas ABS ou PC condutivas electricamente,Estas embalagens de waffle fornecem a proteção essencial contra descargas eletrostáticas (ESD) necessária para embalagens sensíveis em matriz nua e em escala de chip (CSP)O projeto da bandeja apresenta um padrão regular de costelas separadoras que definem cada bolso, garantindo que mesmo os componentes 2.5D mais frágeis sejam acariciados em um ambiente seguro e livre de movimento.Para fluxos de trabalho normalizados, estas bandejas oferecem uma solução de alta precisão e custo-benefício que cumpre os padrões não oficiais da indústria para microeletrónica de pequeno formato.

Principais características/benefícios

Optimização avançada do fluxo de mofo
Tolerância dimensional superior
Proteção permanente da DSE
Seleção de materiais para estabilidade
Impressão industrial padrão 2 × 2 polegadas
Segurança empilhável

Especificações

Marca		Embalagem de revestimento
Modelo		HN24109
Materiais		ABS
Tipo de bandeja		Pacote de Waffles de 2 polegadas
Cores		Negro
Resistência		1.0×104 - 1.0×1011 Ω
Tamanho da linha de contorno		50.7x50.7x4mm
Tamanho da cavidade		2.93x1.60x0.61mm
Matriz QTY		13X20-10 = 250 PCS
Página de guerra		Max. 0,2 mm
Serviço		Aceitar OEM, ODM
Certificações		RoHS, ISO

Aplicações

Esses transportadores de alta precisão são otimizados para processos de semicondutores de back-end, onde o alinhamento é uma preocupação primária.onde a planície da bandeja impede que a máquina "falhe"■ Inspecção manual e automatizada, proporcionando um plano focal estável para equipamentos ópticos; e Kit para montagem de protótipos, onde pequenas quantidades de diferentes matrizes devem ser organizadas e protegidas.Devido ao seu tamanho estável e à sua proteção confiável, eles também são amplamente adotados na microeletrônica aeroespacial e de defesa, onde a rastreabilidade dos componentes e a segurança física são primordiais.Seja manuseado manualmente num laboratório de I&D ou inserido numa linha de montagem automatizada, estes pacotes de waffles garantem que os seus componentes permaneçam exatamente onde pertencem.

Personalização

Proporcionamos capacidades de personalização profundas para adaptar nossas bandejas às suas restrições de processo específicas.incluindo a adição de paredes cônicas ou cortes de relevo de canto especializados para acomodar características específicas dos componentes, como bolas de solda ou almofadas sensíveisEnquanto as bandejas padrão são para uso ambiental, podemos discutir as melhorias de materiais com base em suas necessidades ambientais, escolhendo entre várias resinas condutoras ou cores especializadas para rastreamento de lote.A personalização também se estende à inclusão de marcas de referência ou fiduciárias moldadas diretamente no quadro da bandeja para melhorar a velocidade e a confiabilidade das ferramentas de alinhamento automatizadas.

Sobre nós:
A Hiner-pack® foi fundada em 2013. É uma empresa de alta tecnologia que integra Design, P&D, Fabricação, Vendas de embalagens e testes de IC,processo de fabricação de wafer semicondutor em manuseio automatizado, transporte e transporte para fornecer aos clientes serviços "chave na mão".

Porquê escolher-nos:

Fabricante directo de bandejas JEDEC e IC
Projetos compatíveis com o JEDEC e compatíveis com a automação
Suporte à personalização OEM e ODM
Qualidade constante e abastecimento estável
Confiado pelos clientes mundiais de semicondutores
