Caixas de IC JEDEC especializadas para embalagens de nível de wafer e proteção de IC limpa

Caixas de IC JEDEC especializadas para embalagens de nível de wafer e proteção de IC limpa

Nome da marca: Hiner-pack
Número do modelo: HN24227
MOQ: 500 unidades
preço: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Condições de pagamento: T/T
Capacidade de abastecimento: 2.000 unidades/dia
Informações pormenorizadas
Lugar de origem:
China
Certificação:
ROHS, ISO
Tray Weight:
Varia, normalmente até 500 gramas por cavidade
Cor:
Geralmente preto ou cinza escuro para proteção ESD
Garantia de Qualidade:
Garantia de entrega, qualidade fiável
Tamanho da cavidade:
20,36x3,3x1,89mm
Incoterms:
Exw, FOB, CIF, DDU, DDP
Tipo de molde:
Injeção
Reutilizável:
Sim
Forma da bandeja:
Retangular
Classe limpa:
Limpeza geral e ultrassônica
Tipo de IC:
BGA,QFP,QFN,LGA,PGA
Nível de embalagem:
Pacote de Transporte
Planicidade:
Menos de 0,76 mm
Capacidade:
11x14=264 PCS
Detalhes da embalagem:
caixa, palete
Habilidade da fonte:
2.000 unidades/dia
Destacar:

Bandeja JEDEC para wafers para sala limpa

,

Embalagem IC JEDEC

,

bandeja de embalagem em nível de wafer

Descrição do produto

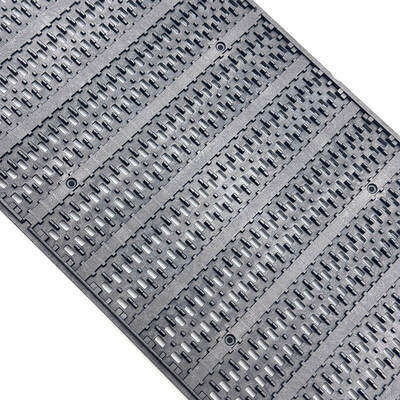

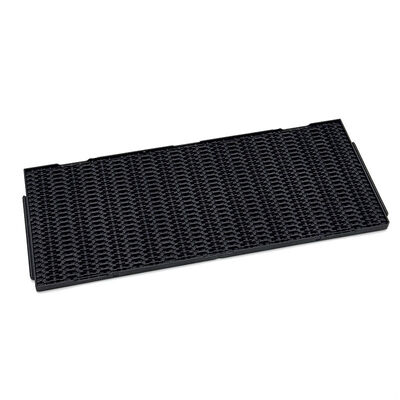

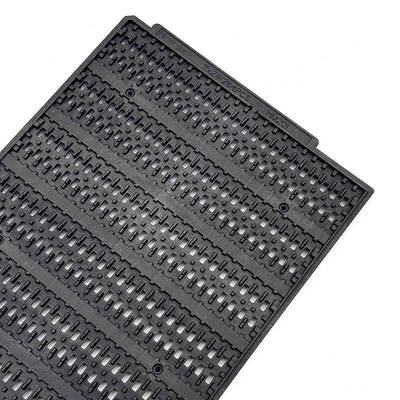

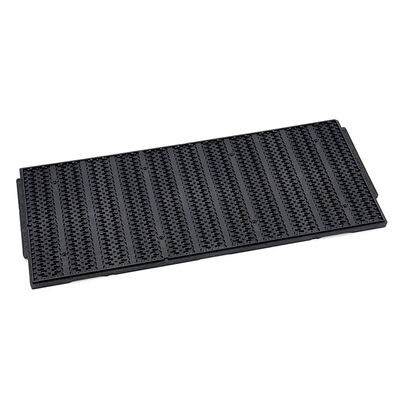

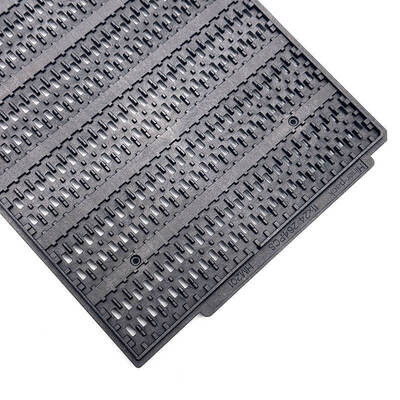

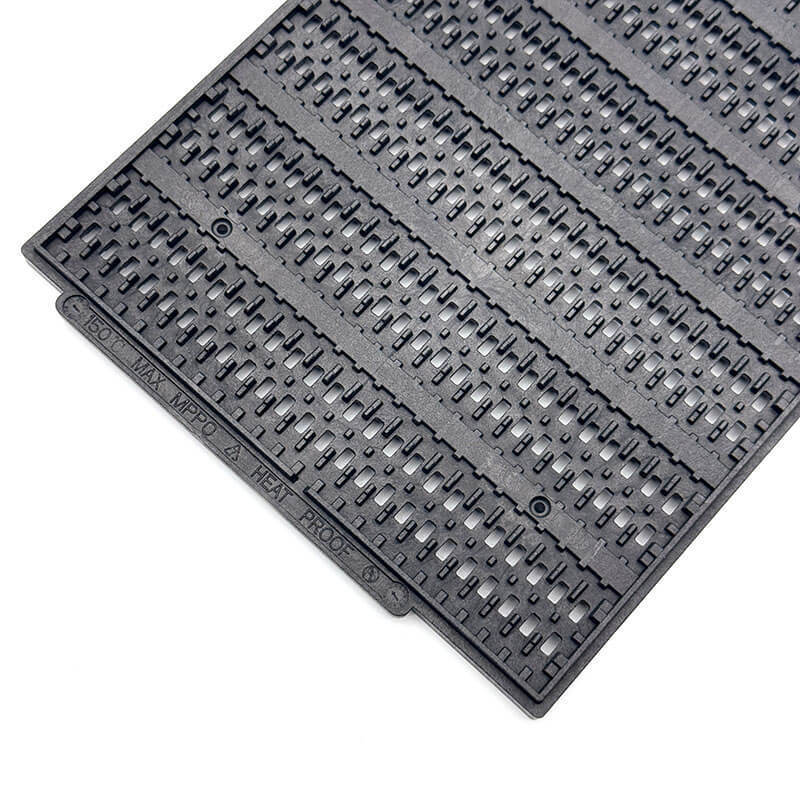

Bandejas Especializadas JEDEC para Embalagem em Nível de Wafer e Proteção Limpa de CI
Bandejas Especializadas JEDEC para Embalagem em Nível de Wafer se encaixam perfeitamente na produção de embalagem em nível de wafer de semicondutores. Elas se adaptam bem a ambientes de sala limpa de alto padrão e reduzem efetivamente a contaminação por poeira para proteger a integridade do chip.

Desempenho de geração de partículas ultrabaixa mantém as condições internas de trabalho limpas. Elas mantêm desempenho estável para componentes de CI durante todo o processo de fabricação de wafers.

Proteção antiestática ESD confiável é equipada para uso diário. Designs de cavidade personalizados também estão disponíveis, tornando-as escolhas ideais para trabalho de embalagem em nível de wafer em sala limpa.
Principais Características/Benefícios
  • Geração Ultrabaixa de Partículas
  • Compatibilidade com Sala Limpa e Nível de Wafer
  • Proteção Antiestática ESD Estável
  • Cavidade Personalizada
  • Design Confiável de Proteção de Chip de CI
Especificações
Marca Hiner-pack
Modelo  HN24227
Material  PPE
Tipo de Embalagem JEDEC
Cor Preto
Resistência 1.0×10⁴ - 1.0×10¹¹ Ω
Tamanho Externo 322.6×135.9×10.6 mm
Tamanho da Cavidade 20.36x3.3x1.89 mm
Quantidade na Matriz 11x14=264 PCS
Empenamento MÁX 0.76mm
Serviço Aceita OEM, ODM
Opções de Cavidade Personalizada Disponível
Aplicações
As bandejas JEDEC oferecem proteção completa do chip durante os processos de fabricação e transporte de semicondutores. Elas são altamente adequadas para dispositivos semicondutores sensíveis a ESD usados em ambientes rigorosos de sala limpa.

As bandejas JEDEC são amplamente aplicadas ao processamento de embalagem em nível de wafer, operações de manuseio de chips em sala limpa e produção diária em fábricas de fabricação de semicondutores.
Embalagem em nível de wafer
  • Geração Ultrabaixa de Partículas
  • Compatibilidade com Sala Limpa e Nível de Wafer
  • Proteção Antiestática ESD Estável
  • Design de Cavidade Personalizada
  • Proteção de Chip de Alta Confiabilidade
Embalagem e Envio/Serviços
As Bandejas Matriz JEDEC são embaladas em materiais duráveis e antiestáticos com empilhamento seguro e inserções de amortecimento. Soluções de embalagem personalizadas estão disponíveis mediante solicitação. Todos os envios são rastreados e manuseados por transportadoras confiáveis para entrega mundial confiável.
Sobre Nós:
A Hiner-pack® foi fundada em 2013. É uma empresa de alta tecnologia que integra Design, P&D, Fabricação, Vendas de embalagem e teste de CI, bem como processo de fabricação de wafers semicondutores em manuseio automatizado, transporte e movimentação para fornecer aos clientes serviços completos.

Por que nos escolher:

  • Rica experiência em Bandejas JEDEC / CI / waffle pack
  • Capacidade de design de moldes interna
  • Desenvolvimento rápido de protótipos
  • Processo rigoroso de CQ
  • Fornecimento estável para clientes globais de semicondutores
