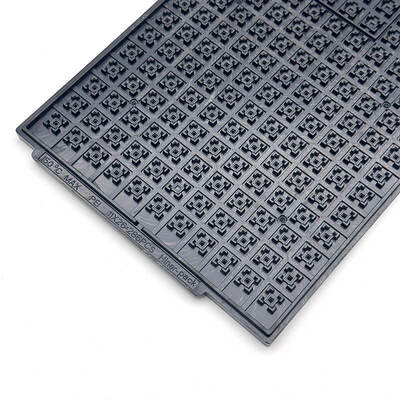

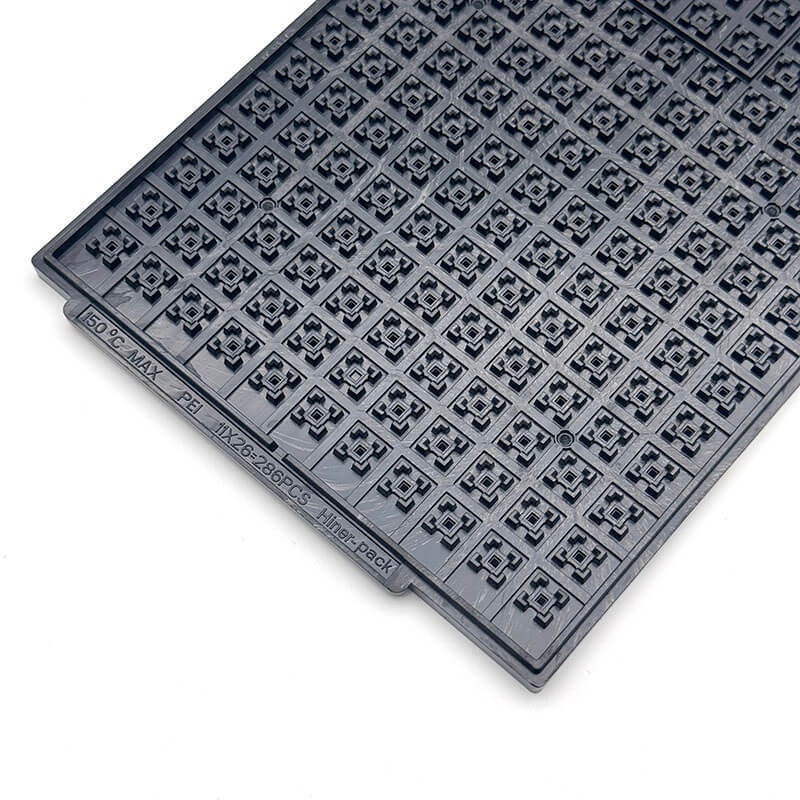

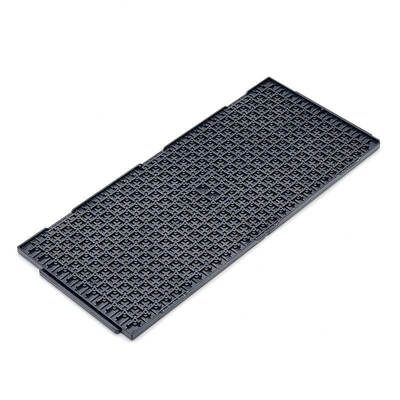

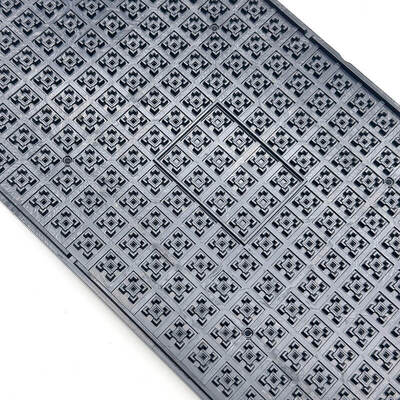

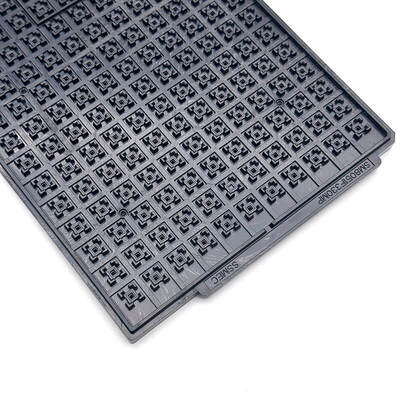

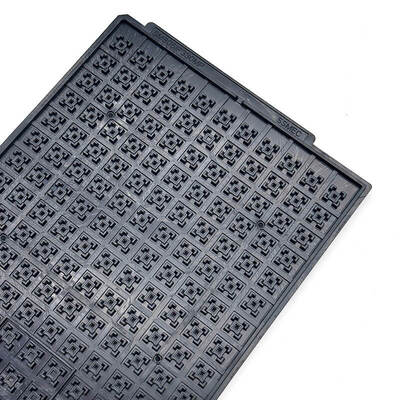

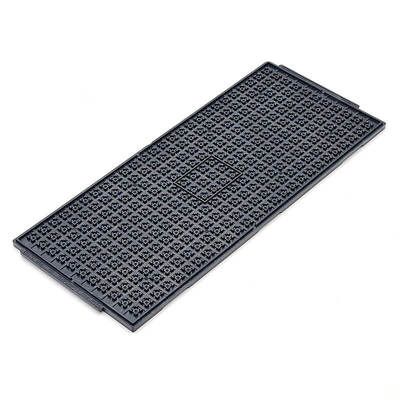

Produção limpa JEDEC IC Trays para proteção de wafer

Produção limpa JEDEC IC Trays para proteção de wafer

Nome da marca: Hiner-pack
Número do modelo: HN25012
MOQ: 500
Preço: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Condições de pagamento: T/T
Capacidade de abastecimento: 2.000 unidades/dia
Informações pormenorizadas
Lugar de origem:
China
Certificação:
ROHS, ISO
Tray Weight:
Varia, normalmente até 500 gramas por cavidade
Cor:
Preto
Garantia de qualidade:
Garantia de entrega, qualidade fiável
Tamanho da cavidade:
4×4×0,75mm
Incoterms:
Exw, FOB, CIF, DDU, DDP
Tipo de molde:
Injeção
Reutilizável:
Sim
Forma da bandeja:
Retangular
Classe limpa:
Limpeza geral e ultrassônica
Tipo de IC:
BGA,QFP,QFN,LGA,PGA
Nível de embalagem:
Pacote de Transporte
Planicidade:
Menos de 0,74 mm
Capacidade:
11X26=286 PCS
Detalhes da embalagem:
caixa, palete
Habilidade da fonte:
2.000 unidades/dia
Destacar:

Caixas JEDEC IC para proteção de wafer

,

bandejas de IC de produção limpa

,

Caixas IC padrão JEDEC

Descrição do produto
Bandejas JEDEC IC de produção limpa para proteção de wafer
Proteja wafers semicondutores delicados contra poeira e danos durante a produção e o manuseio. Mantenha um ambiente de produção limpo de forma eficaz. Construído com estrutura robusta para atender aos padrões JEDEC para uso industrial de longo prazo. Procurando soluções de bandeja confiáveis ​​para proteção de wafers?

Adapte-se perfeitamente a linhas de montagem automatizadas e plantas de embalagem. Execute de forma constante nos procedimentos de transferência e embalagem de wafers. Adapte-se sem problemas a diversos processos de fabricação de semicondutores.

Permita o armazenamento seguro de wafers e a logística de fábrica. Apoie projetos personalizados para atender a demandas de produção específicas. Forneça soluções personalizadas para requisitos exclusivos de fabricação de semicondutores.
Principais recursos/benefícios
  • Estrutura forte e durável
  • Prevenção eficaz de poeira
  • Proteja os processos de embalagem de wafers
  • Suporte à produção limpa
  • Personalização flexível
Especificações
Marca Pacote Hiner
Modelo HN25012
Material MPPO
Tipo de pacote JEDEC
Cor Preto
Resistência 1,0×10⁴ - 1,0×10¹¹Ω
Tamanho da linha de contorno 322,6×135,9×7,62 milímetros
Tamanho da cavidade 4×4×0,75milímetros
Quantidade da matriz 11X26=286 PCS
Deformação MÁX. 0,74 mm
Serviço Aceitar OEM, ODM
Opções de bolso personalizadas Disponível
Aplicativos
Atenda operações de processamento front-end de semicondutores, sondagem de wafer, montagem final e teste de dispositivos. Adapte-se a ambientes de sala limpa Classe 100/1000, sistemas automatizados de manuseio de materiais e processos de fabricação em alta temperatura.

Também utilizado na transferência de wafer entre fábricas, serviços de testes de terceiros e gerenciamento de inventário de dispositivos acabados. Atenda a fabricantes de dispositivos integrados, fundições e instalações terceirizadas de montagem e teste de semicondutores.
Serviços Personalizados
Ofereça personalização ponta a ponta para bandejas JEDEC IC. Colabore com equipes de engenharia para definir o passo da cavidade, a profundidade do bolsão e as propriedades do material para tamanhos e espessuras de wafers específicos. Desenvolva variantes antiestáticas ou resistentes a altas temperaturas e valide protótipos por meio de testes internos. Forneça soluções de bandeja totalmente personalizadas que otimizam o fluxo de produção e minimizam os riscos de contaminação para a fabricação avançada de semicondutores.
Sobre nós:
Hiner-pack® foi fundada em 2013. É uma empresa de alta tecnologia que integra design, pesquisa e desenvolvimento, fabricação, vendas de embalagens e testes de IC, bem como processo de fabricação de wafer semicondutor em manuseio, transporte e transporte automatizados para fornecer aos clientes serviços prontos para uso.

Por que nos escolher:

  • Rica experiência em bandejas JEDEC / IC / waffle pack
  • Capacidade interna de projeto de molde
  • Desenvolvimento rápido de protótipo
  • Processo rigoroso de controle de qualidade
  • Fornecimento estável para clientes globais de semicondutores
