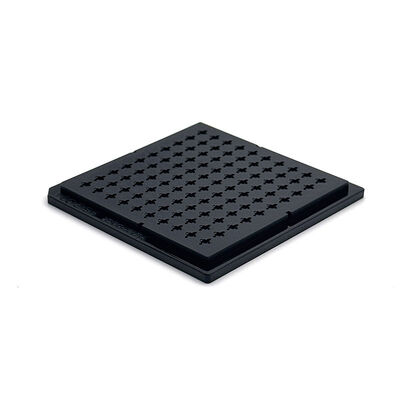

Embalagem de chips IC reutilizável ESD-Safe com cavidade de precisão para armazenamento seguro de semicondutores

Embalagem de chips IC reutilizável ESD-Safe com cavidade de precisão para armazenamento seguro de semicondutores

Nome da marca: Hiner-pack
Número do modelo: HN24187
MOQ: 1000
Preço: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Condições de pagamento: T/T
Capacidade de abastecimento: 2.000 unidades/dia
Informações pormenorizadas
Lugar de origem:
China
Certificação:
ROHS, ISO
Tray Weight:
Varia, normalmente até 500 gramas por cavidade
Cor:
Preto
Garantia de Qualidade:
Garantia de entrega, qualidade fiável
Tamanho da linha de contorno:
50,8×50,8×4mm
Tamanho da cavidade:
1,57x0,98x0,41mm
Incoterms:
Exw, FOB, CIF, DDU, DDP
Tipo de molde:
Injeção
Reutilizável:
Sim
Forma da bandeja:
Retangular
Classe limpa:
Limpeza geral e ultrassônica
Tipo de IC:
BGA,QFP,QFN,LGA,PGA
Nível de embalagem:
Pacote de Transporte
Deformação:
Deformação MÁX. 0,21 mm
Capacidade:
10x10 = 100 unidades
Detalhes da embalagem:
caixa, palete
Habilidade da fonte:
2.000 unidades/dia
Destacar:

Caixa de chips de circuito integrado ESD-Safe

,

Taça de embalagem de waffles de cavidade de precisão

,

Bandeja de Semicondutores Reutilizável

Descrição do produto
Bandejas seguras de chips IC protegidas contra ESD para armazenamento de semicondutores

Fornece estrutura de cavidade de precisão para segurar chips IC delicados com firmeza, evitando deslocamentos e danos eletrostáticos durante o manuseio. Construído com material durável para desempenho consistente em ambientes industriais. Fornece proteção ESD confiável para componentes semicondutores sensíveis. Procurando bandejas seguras para armazenamento seguro de chips?


Integre-se perfeitamente com linhas de embalagem automatizadas e fluxos de trabalho em salas limpas. Execute de forma constante nos procedimentos de carregamento, transferência e gerenciamento de estoque de chips. Adapte-se facilmente a diversos cenários de fabricação de semicondutores.


Suporta tamanho e layout de cavidade totalmente personalizados para corresponder às dimensões específicas do chip. Priorize a compatibilidade de produção limpa. Forneça soluções personalizadas que otimizem a eficiência da embalagem e protejam os chips IC durante o transporte.

Principais recursos/benefícios
  • Construção durável
  • Layout de cavidade de precisão
  • Construção durável
  • Protege eficientemente componentes IC delicados de passo fino
  • Design seguro contra ESD
  • A fábrica possui certificação ISO e os produtos atendem ao padrão RoHS.
Especificações
Marca Pacote Hiner
Modelo HN24187
Cor Preto
Resistência 1,0×10⁴ - 1,0×10¹¹Ω
Tamanho da linha de contorno 50,8×50,8×4mm
Tamanho da cavidade 1,57x0,98x0,41mm
Quantidade da matriz 10x10 = 100 unidades
Deformação MÁX. 0,21 mm
Serviço Aceitar OEM, ODM
Opções de bolso personalizadas Disponível
Aplicativos
Suporta fixação de matrizes de semicondutores, testes de dispositivos, montagem em salas limpas e operações de montagem de componentes de precisão. Combine perfeitamente com máquinas pick-and-place, ambientes de salas limpas Classe 100 e linhas de produção controladas por ESD.


Também usado para armazenamento de inventário de IC acabado, transporte de componentes entre fábricas e remessa internacional de dispositivos sensíveis à eletrostática. Atenda fábricas de semicondutores, OSATs e distribuidores globais de componentes eletrônicos.

Serviços Personalizados
Fornece soluções totalmente personalizadas para bandejas de waffle IC protegidas contra ESD. Modifique as dimensões, o espaçamento e o layout da cavidade para atender a diversos tamanhos de matrizes e necessidades de embalagem.

Utilize material seguro contra ESD de alto desempenho para maior durabilidade. Ofereça validação de protótipo e suporte de design personalizado para otimizar os fluxos de trabalho de produção e envio.
