4-inch Waffle Pack Tray – ESD Safe IC Handling for Automated Lines

Name: 4-inch Waffle Pack Tray – ESD Safe IC Handling for Automated Lines
Brand: Shenzhen Hiner Technology Co., Ltd.
SKU: HN25118
Price: 1.35 USD
Availability: InStock

Nome da marca:	Hiner-pack
Número do modelo:	HN25118
MOQ:	500 unidades
preço:	$1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities）
Condições de pagamento:	100% de pré-pagamento
Capacidade de abastecimento:	2.000 unidades/dia

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

RoHS、ISO

Matriz:

10×17=170PCS

Resistência à umidade:

Até 90%

Tamanho da cavidade:

6,35x3,0x1,2mm

Capacidade de Peso:

Varia, normalmente até 500 gramas por cavidade

Resistência UV:

Sim

Deformação:

Menos de 0,76 mm

Reutilização:

Reutilizável

Aplicativo:

Manuseio, armazenamento e envio de IC

Detalhes da embalagem:

70~100pcs/cartão ((De acordo com a demanda do cliente)

Habilidade da fonte:

2.000 unidades/dia

Descrição do produto

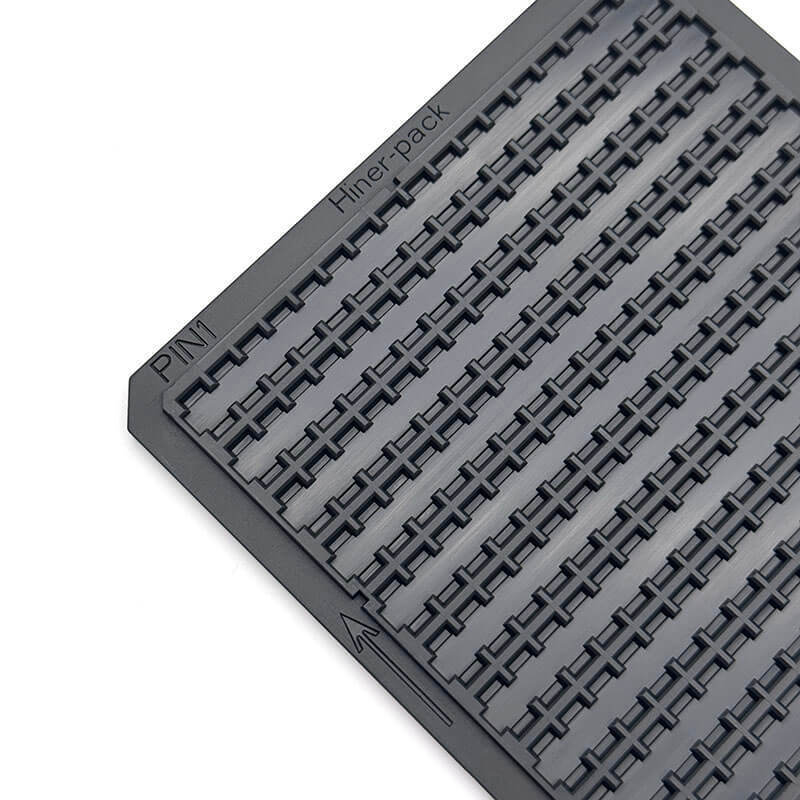

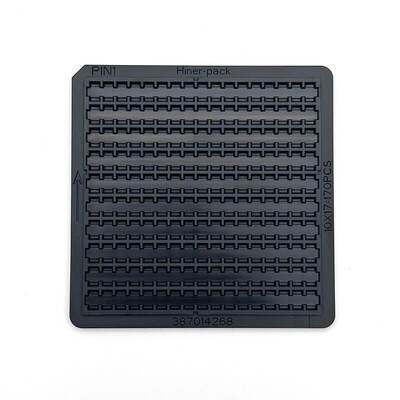

4-inch Waffle Pack Tray – ESD Safe IC Handling for Automated Lines

This 4-inch waffle pack tray provides secure, electrostatic discharge-protected handling for integrated circuits. Its rigid structure ensures consistency for automated pick-and-place systems and conveyor lines. With a standard 4-inch footprint, the tray is ideal for high-volume manufacturing and logistics.

Key Features/ Benefits

ESD safe material reduces static risk
Compatible with automated handling systems
Standard 4-inch waffle matrix layout
Stackable and reusable
Precision pocket geometry

Specifications

Brand		Hiner-pack
Model		HN25118
Material		ESD-safe thermoplastic PC
Tray Type		4-inch waffle pack
Color		Black
Surface Resistivity		1.0×10⁴ - 1.0×10¹¹ Ω
Outline Line Size		101.6x101.6x5.1 mm
Pocket Size		6.35x3.0x1.2mm
Matrix QTY		10×17=170PCS
Warpage		MAX 0.76mm
Service		Accept OEM, ODM
Certifications		RoHS, ISO

Applications

Automated assembly lines
IC staging & handling
Semiconductor storage

Customization:

The tray’s flexible design supports a wide range of customized configurations to meet specific production challenges:

• Tailored Pocket Layouts: Adjust pocket size, count, or spacing to match non-standard part dimensions or shapes.

• Color Coding Options: Use ESD-safe materials in selected colors for identifying product types, workstations, or production phases.

• In-Mold Marking: Add customer-specific identifiers or tracking features during manufacturing for clear and permanent identification.

• Specialized Alignment Features: Modify edges or add tool-specific indexing tabs to optimize performance in proprietary handling systems.

About Us:
Hiner-pack® was founded in 2013. It is a high-tech enterprise that integrates Design, R&D, Manufacturing, Sales of IC packaging and testing, as well as semiconductive wafer fabrication process in automated handling, carrying, and transportation to provide customers with turnkey services.

Why Choose Us:

Factory-direct manufacturer of JEDEC & IC trays
JEDEC compliant, automation-compatible designs
OEM & ODM customization supported
Consistent quality and stable supply
Trusted by global semiconductor customers
