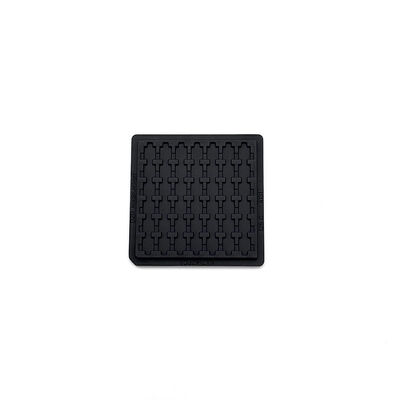

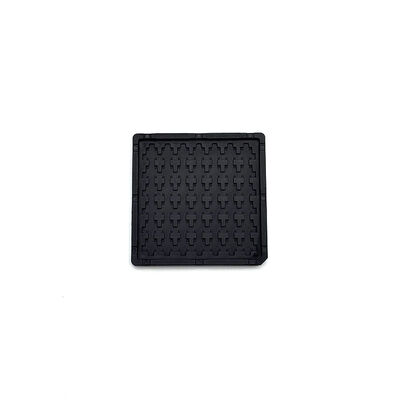

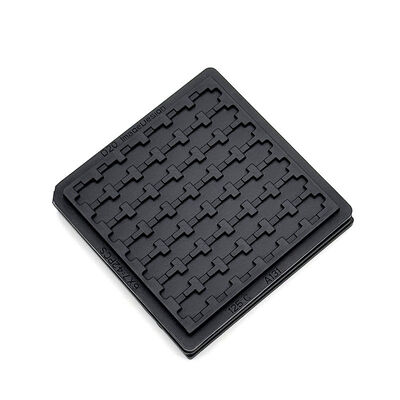

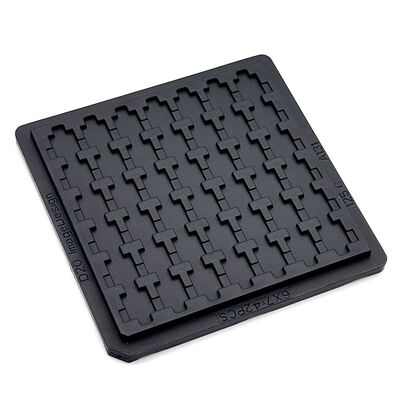

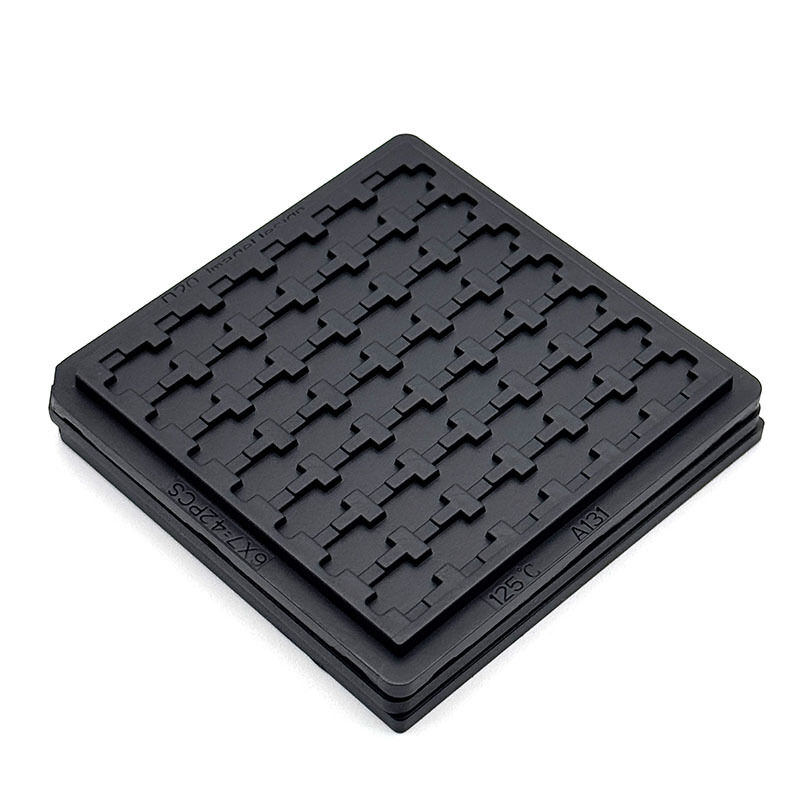

Bandejas de Chip Waffle Antiestáticas ESD para Semicondutores

Bandejas de Chip Waffle Antiestáticas ESD para Semicondutores

Nome da marca: Hiner-pack
Número do modelo: HN24171
MOQ: 500 unidades
preço: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Condições de pagamento: T/T
Capacidade de abastecimento: 2.000 unidades/dia
Informações pormenorizadas
Lugar de origem:
China
Certificação:
ROHS, ISO
Tray Weight:
Varia, normalmente até 500 gramas por cavidade
Cor:
Preto
Garantia de Qualidade:
Garantia de entrega, qualidade fiável
Tamanho da linha de contorno:
50,8×50,8×3,94mm
Tamanho da cavidade:
4,64x4,22x0,755mm
Incoterms:
Exw, FOB, CIF, DDU, DDP
Tipo de molde:
Injeção
Reutilizável:
Sim
Forma da bandeja:
Retangular
Classe limpa:
Limpeza geral e ultrassônica
Tipo de IC:
BGA,QFP,QFN,LGA,PGA
Nível de embalagem:
Pacote de Transporte
Deformação:
Deformação MÁX. 0,2 mm
Capacidade:
6x7 = 42 peças
Detalhes da embalagem:
caixa, palete
Habilidade da fonte:
2.000 unidades/dia
Descrição do produto
Bandejas de Chip Waffle Antiestáticas ESD para Semiconductores

Fornece proteção antiestática estável para chips de semicondutores IC. Suporta ambiente de trabalho de alta temperatura de 125℃. Adota estrutura waffle cruzada precisa para fixar firmemente os chips e evitar danos por colisão. Atende aos rigorosos padrões da indústria de embalagens eletrônicas. Precisa de soluções confiáveis de armazenamento de chips para fabricação eletrônica?


Aplicável a elos de teste de embalagem de semicondutores. Serve para classificação de dies IC, embalagem de wafers e cenários de armazenamento de transporte de chips. Adapta-se perfeitamente ao processamento de componentes de circuito integrado e linhas de produção de fábricas eletrônicas.


Suporta aplicações de giro de componentes eletrônicos e embalagem a vácuo. Oferece serviços completos de modificação de estrutura waffle, tamanho de cavidade e material. Realiza design de bandeja personalizado de acordo com diferentes modelos de chip e requisitos do cliente. Torne-se seu parceiro exclusivo de armazenamento de embalagens de semicondutores.

Principais Características/Benefícios
  • Entrega desempenho antiestático ESD eficaz
  • Resistência estável a altas temperaturas até 125℃
  • Adequado para ICs de passo fino delicados
  • Protege eficientemente componentes IC de passo fino delicados
  • Suporta tamanhos de cavidade e designs de layout totalmente personalizados
  • A fábrica possui certificação ISO e os produtos estão em conformidade com o padrão RoHS.
Especificações
Marca Hiner-pack
Modelo HN24171
Cor Preto
Resistência 1.0×10⁴ - 1.0×10¹¹ Ω
Tamanho da Linha de Contorno 50.8×50.8×3.94 mm
Tamanho da Cavidade 4.64x4.22x0.755 mm
Quantidade da Matriz 6x7=42 PCS
Empenamento MÁX 0.2mm
Serviço Aceita OEM, ODM
Opções de Bolso Personalizadas Disponível
Aplicações
Aplicável a processos de embalagem de semicondutores, teste de chips IC e classificação de dies. Adapta-se perfeitamente a elos de produção de processamento de wafers e embalagem de componentes eletrônicos.


Serve cenários de armazenamento de giro de chips, embalagem a vácuo e transporte. Adapta-se a várias indústrias de fabricação de circuitos integrados e montagem eletrônica.

Embalagem e Envio/Serviços
Adota embalagem externa segura anti-pressão para proteger as bandejas waffle internas. Fornece embalagem à prova de choque e à prova de poeira para transporte de longa distância. Suporta especificações de embalagem personalizadas de acordo com a quantidade do pedido. Garante entrega de bandeja intacta e desempenho antiestático estável durante a logística.
Sobre Nós:
A Hiner-pack® foi fundada em 2013. É uma empresa de alta tecnologia que integra Design, P&D, Fabricação, Vendas de embalagens e testes de IC, bem como processos de fabricação de wafers semicondutores em manuseio automatizado, transporte e movimentação para fornecer aos clientes serviços completos.

Por que nos escolher:

  • Rica experiência em Bandejas JEDEC / IC / waffle pack
  • Capacidade de design de moldes interna
  • Desenvolvimento rápido de protótipos
  • Processo rigoroso de controle de qualidade
  • Fornecimento estável para clientes globais de semicondutores
