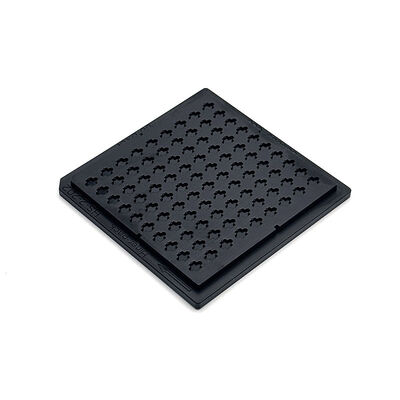

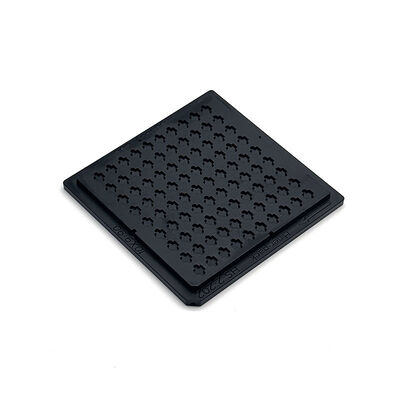

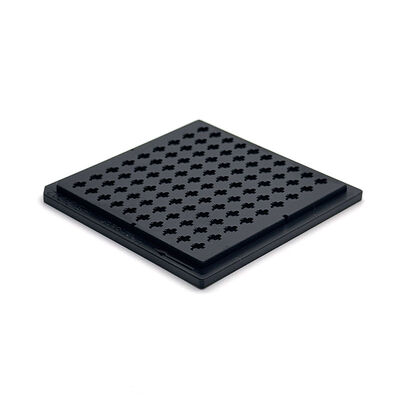

Bandejas de chips reutilizáveis ​​antiestáticas para waffles com tamanho de cavidade personalizável para CIs semicondutores

Bandejas de chips reutilizáveis ​​antiestáticas para waffles com tamanho de cavidade personalizável para CIs semicondutores

Nome da marca: Hiner-pack
Número do modelo: HN24190
MOQ: 1000
Preço: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Condições de pagamento: T/T
Capacidade de abastecimento: 2.000 unidades/dia
Informações pormenorizadas
Lugar de origem:
China
Certificação:
ROHS, ISO
Tray Weight:
Varia, normalmente até 500 gramas por cavidade
Cor:
Preto
Garantia de Qualidade:
Garantia de entrega, qualidade fiável
Tamanho da linha de contorno:
50,8×50,8×4mm
Tamanho da cavidade:
2,2x1,35x0,53mm
Incoterms:
Exw, FOB, CIF, DDU, DDP
Tipo de molde:
Injeção
Reutilizável:
Sim
Forma da bandeja:
Retangular
Classe limpa:
Limpeza geral e ultrassônica
Tipo de IC:
BGA,QFP,QFN,LGA,PGA
Nível de embalagem:
Pacote de Transporte
Deformação:
Deformação MÁX. 0,23 mm
Capacidade:
10x9=90 PCS
Detalhes da embalagem:
caixa, palete
Habilidade da fonte:
2.000 unidades/dia
Destacar:

Bandejas antiestáticas da microplaqueta do pacote do waffle

,

bandejas reusáveis ​​do ic do semicondutor

,

bandejas customizáveis ​​da microplaqueta de ic do tamanho da cavidade

Descrição do produto
Bandejas de chips de waffle semicondutores estáticos ESD anti

Forneça uma estrutura de waffle precisa para acomodar firmemente chips IC delicados, eliminando movimento e danos eletrostáticos durante o manuseio. Fabricado com material antiestático durável para manter um desempenho consistente em ambientes industriais, oferecendo proteção confiável para componentes semicondutores sensíveis.


Integre-se perfeitamente com linhas de embalagem automatizadas e fluxos de trabalho de salas limpas, com desempenho constante em procedimentos de carregamento de chips, transferência e gerenciamento de estoque. Adapte-se com flexibilidade a diversos cenários de fabricação de semicondutores, apoiando operações eficientes de produção e logística.


Suporta personalização total do tamanho, espaçamento e layout da cavidade para corresponder às dimensões exclusivas do chip. Alinhe-se aos padrões de produção limpa, fornecendo soluções personalizadas que otimizam a eficiência da embalagem e protegem os chips IC durante o transporte e armazenamento.

Principais recursos/benefícios
  • Fornece desempenho antiestático ESD eficaz
  • Proteção antiestática
  • Adequado para CIs delicados de passo fino
  • Retenção segura de chips
  • Suporta tamanhos de cavidade e designs de layout totalmente personalizados
  • A fábrica possui certificação ISO e os produtos atendem ao padrão RoHS.
Especificações
Marca Pacote Hiner
Modelo HN24190
Cor Preto
Resistência 1,0×10⁴ - 1,0×10¹¹Ω
Tamanho da linha de contorno 50,8×50,8×4mm
Tamanho da cavidade 2,2x1,35x0,53mm
Quantidade da matriz 10x9=90 PCS
Deformação MÁX. 0,23 mm
Serviço Aceitar OEM, ODM
Opções de bolso personalizadas Disponível
Aplicativos
Suporta operações de corte de wafers semicondutores, classificação de matrizes, testes de dispositivos e montagem de componentes de precisão. Trabalhe perfeitamente com sistemas automatizados de coleta e colocação, linhas de produção controladas por ESD e ambientes de fabricação limpos


Também aplicado na transferência de componentes entre fábricas, envio internacional de chips sensíveis e armazenamento de estoque de longo prazo. Atende fábricas de semicondutores, instalações de embalagem de IC e distribuidores globais de componentes eletrônicos.

Embalagem e envio/serviços
Fornece soluções totalmente personalizadas para bandejas antiestáticas para waffles. Ajuste o tamanho, o espaçamento e o layout da cavidade para se adequar a diversas dimensões de cavacos.

Aproveite o material antiestático durável para maior proteção. Ofereça testes de protótipos e suporte de design personalizado para atender às necessidades exclusivas de produção e embalagem.
Sobre nós:
Hiner-pack® foi fundada em 2013. É uma empresa de alta tecnologia que integra Design, P&D, Fabricação, Vendas de embalagens e testes de IC, bem como processo de fabricação de wafer semicondutor em manuseio, transporte e transporte automatizados para fornecer aos clientes serviços prontos para uso.

Por que nos escolher:

  • Rica experiência em bandejas JEDEC / IC / Waffle
  • Capacidade interna de projeto de molde
  • Desenvolvimento rápido de protótipo
  • Processo rigoroso de controle de qualidade
  • Fornecimento estável para clientes globais de semicondutores
