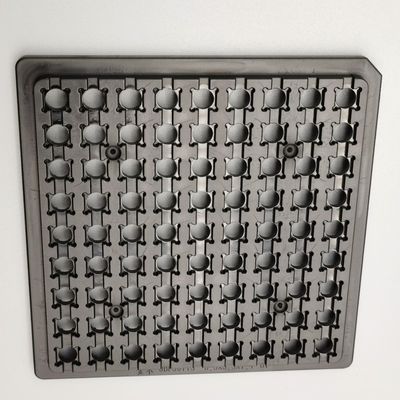

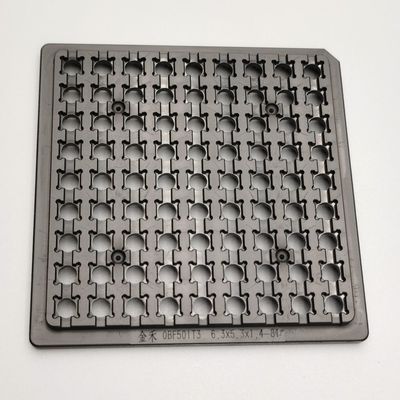

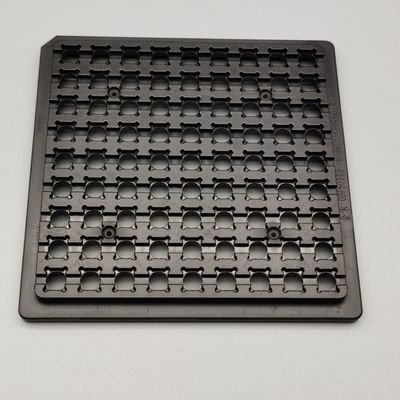

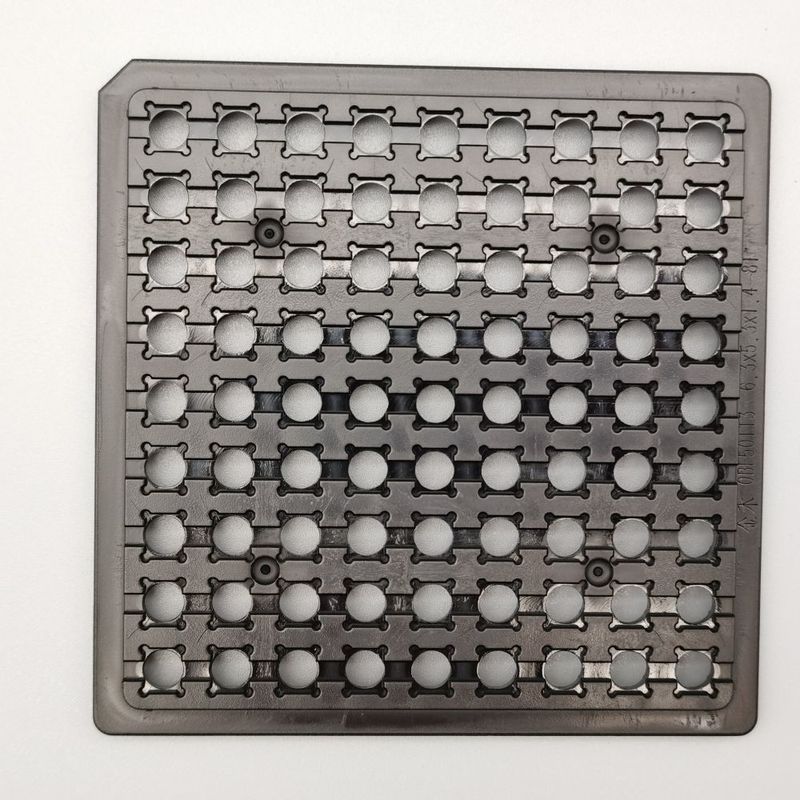

Carregamento de componentes eletrónicos IC Pequenas peças Injeção Molding Tray

A bandeja moldada personalizada desenvolverá um design de bolso personalizado para lidar e proteger seus dispositivos sensíveis e micro. As bandejas são então usinadas CNC para a configuração específica para sua parte.

A nossa empresa tem uma equipa habilidosa e bem treinada no campo do design de embalagens de semicondutores para resolver os requisitos do cliente, por exemplo, diferentes temperaturas, cores,Classe de propriedade e limpeza ESD, etc.Uma equipa de engenheiros de estrutura de produto experiente pode conceber vários tipos de chips IC, wafers, componentes de precisão, métodos e especificações de embalagem e outras exigências especiais para lhe caber bem.

A bandeja de circuito integrado de produção da Hiner-pack está em conformidade com os padrões ambientais internacionais,através da inspecção da ROHS e da SGS por terceiros,como a matéria-prima da matéria-prima comprada a um fabricante líder nacional, inspeção de entrada e tecnologia relacionada e controle rigoroso da qualidade durante a produção, departamento de qualidade deve confirmar o produto 100% qualificado antes da remessa,são vendidos a clientes famosos nacionais e internacionais ao longo dos anosApós o uso de feedback positivo, a rica experiência na indústria de moldagem por injecção também fornece aos clientes as soluções de embalagem mais adequadas

Vantagens

1.Serviço OEM flexível: podemos produzir produtos de acordo com a amostra ou o desenho do cliente.

2.Vários materiais: o material pode ser MPPO.PPE.ABS.PEI.IDP...etc.

3.Fabricação de ferramentas, moldagem por injecção, produção

4.Serviço ao cliente completo: desde a consulta ao cliente até ao serviço pós-venda.

5.10 anos de experiência em OEM para clientes dos EUA e da UE.Caixa BGA

6.Temos nossa própria fábrica e podemos controlar a qualidade em alto nível e produzir produtos de forma rápida e flexível.

Descrição do material

Material condutor de DSE

Também pode ser antistático ou condutor e pode ser normal.

Aplicação

Semicondutores Wafer Die Wafter Bare, componentes electrónicos, componentes electrónicos ópticos, etc.

Perguntas frequentes

Q1: Você é fabricante ou empresa comercial?

Somos o 100% fabricante especializado em embalagens mais de 10 anos com 1500 metros quadrados área de oficina, localizado em Shenzhen China.

Q2: Qual é o material do seu produto?

ABS.PC.PPE.MPPO.PEI.HIPS...etc.

P3: Pode ajudar no desenho?

Sim, podemos aceitar sua personalização e fazer a embalagem para você de acordo com sua exigência.

Q4: Como posso obter a cotação dos produtos personalizados?

Deixe-nos saber o tamanho do seu IC ou espessura do componente, e então podemos fazer uma cotação para você.

P5: Posso obter algumas amostras antes de fazer um pedido em massa?

Sim, a taxa de amostra em estoque pode ser enviada, mas a taxa de envio deve ser paga por si mesmo.

P6: Pode colocar o meu logotipo no nosso produto?
Sim, podemos colocar o seu logotipo no nosso produto, mostre-nos o seu logotipo primeiro por favor.

Q7: Quando podemos obter as amostras?
Podemos enviá-los agora mesmo se estiver interessado em algo que temos em estoque, e personalizado

o projecto em função do tempo específico
